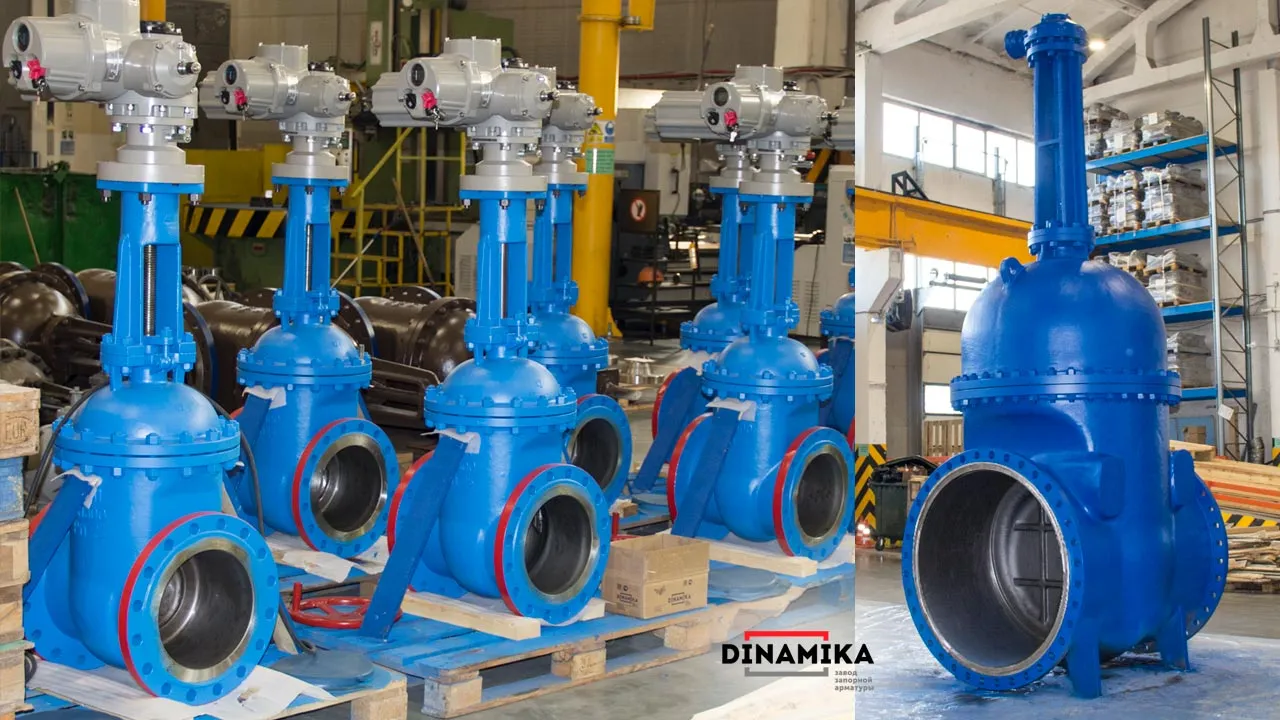

Основная отличительная особенность ЗКЛ заключается в исполнении корпусных деталей – они созданы литьём металла, что отражено в обозначении буквой «Л – литая». Крупные корпусные детали задвижек клиновых литых Ду300 – Ду1400 отливаются в песчаные формы ХТС (холоднотвердеющие смолы) или в формы из фурановой смолы, при этом корпус отливается сразу с присоединительными фланцами и является единым целым. Малые корпуса сложной геометрии Ду50 – Ду250 мм — литьё происходит по выплавляемым моделям (форма растворяется — утрачивается при заливке). В результате получаются две литых основных детали — корпус и крышка, отлитые из сплава чугуна или стали. Исходя из материалов литья, задвижки различаются по краткому обозначению. Это распространённая практика; по нему можно сразу определить материал исполнения и конструкцию.

Обозначение стальных ЗКЛ задвижек с расшифровкой

ЗКЛ – это общее максимально краткое обозначение, отражающее исполнение и тип трубопроводной арматуры; оно даёт первичное представление, что вы имеете дело с задвижкой (З), клиновой (К), литой (Л). Далее происходит разделение на два типа по материалам и конструкции, как ранее говорилось. Два этих обозначения чаще всего трактуют:

• ЗКЛ1 — с невыдвижным шпинделем, как пример, к ним относятся короткие задвижки в исполнении из чугуна с назначением под водопроводы с высокими требованиями к чистоте среды. Они компактнее по высоте, с резьбой шпинделя по всей длине и без визуальной индикации положения открыто/закрыто. Просим Вас учесть, что данная продукция не выпускается нашим предприятием, информация носит справочный характер, поэтому мы не будем заострять Ваше внимание на ней.
• ЗКЛ2 — клиновая литая задвижка с выдвижным шпинделем. Это популярная запорная арматура промышленного назначения в исполнении из литьевых сплавов стали, широко применяемая в нефтегазовой и химической индустрии. Продукция во фланцевом исполнении изготавливается нашим предприятием в широком ассортименте (более 490 видов ЗКЛ2), с параметрами которых мы постараемся Вас ознакомить подробно.

ЗКЛ дополняется общепромышленным обозначением вида трубопроводной арматуры, например, 30нж41нж по стандарту ЦКБА, где в обозначении:

• Первые две цифры 30 классифицируют тип трубопроводной арматуры — задвижка клиновая литая.
• Буквенное обозначение НЖ – материальное исполнение корпусных деталей из нержавеющей стали 12х18н9тл, может меняться от исполнения, буква «С» — сталь 20Л, «ЛС» — сталь хладостойкая 20ГЛ.
• 41 – номер конструкции в справочке стандартов ЦКБА может дополняться цифрами:
• 541 исполнение с редуктором;
• 941 исполнение с площадкой под установку электропривода.
• Последние две буквы НЖ — отражают исполнение уплотнения затвора, в нашем случае нержавеющее металл по металлу (сёдла и клин).

Уточнения к общепромышленному обозначению при заказе добавляются основными параметрами – размером условного прохода и условным давлением. Выглядит это так на примере ЗКЛ 30нж41нж Ду100 Ру16, где:

• 100 — Ду или Dn размер условного прохода в миллиметрах (постоянная величина).
• 16 — Ру или Pn давление 16 кг/см2 (1,6 МПа) на которое рассчитана ЗКЛ задвижка, условный параметр.

Все вышеуказанные обозначения необходимы для формирования запроса продавцу, и получается довольно длинно, поэтому общепринято запрашивать просто и кратко — «ЗКЛ 100х16 нержавейка», либо максимально кратко — «ЗКЛ 100». Запрос в такой форме в отдел продаж вполне хватит для первичного запроса по номенклатуре и складскому наличию.

У нас заказать фланцевые ЗКЛ2 задвижки из стали с выдвижным шпинделем следующих обозначений:

Наиболее популярные и востребованные заказчиками позиции ЗКЛ2 с градацией по диаметру прохода в таблице ниже:

Общие характеристики ЗКЛ задвижек

ЗКЛ задвижки по характеристикам имеют некоторые выгодные преимущества перед другими видами запорной арматуры:

• Полный проход прямоточный, малое гидравлическое сопротивление, что разрешает применение на магистральных трубопроводах с транспортировкой высокоскоростных сред и производить автоматизированную диагностику трубопроводов роботизированным оборудованием.
• Плавность открытия прохода, что снижает вероятность гидроудара по конечному дорогостоящему оборудованию.
• ЗКЛ в исполнении из коррозиестойкого сплава стали с молибденом, могут применятся с высокотемпературными рабочими средами до +565 градусов Цельсия.

Конструкция ЗКЛ задвижки

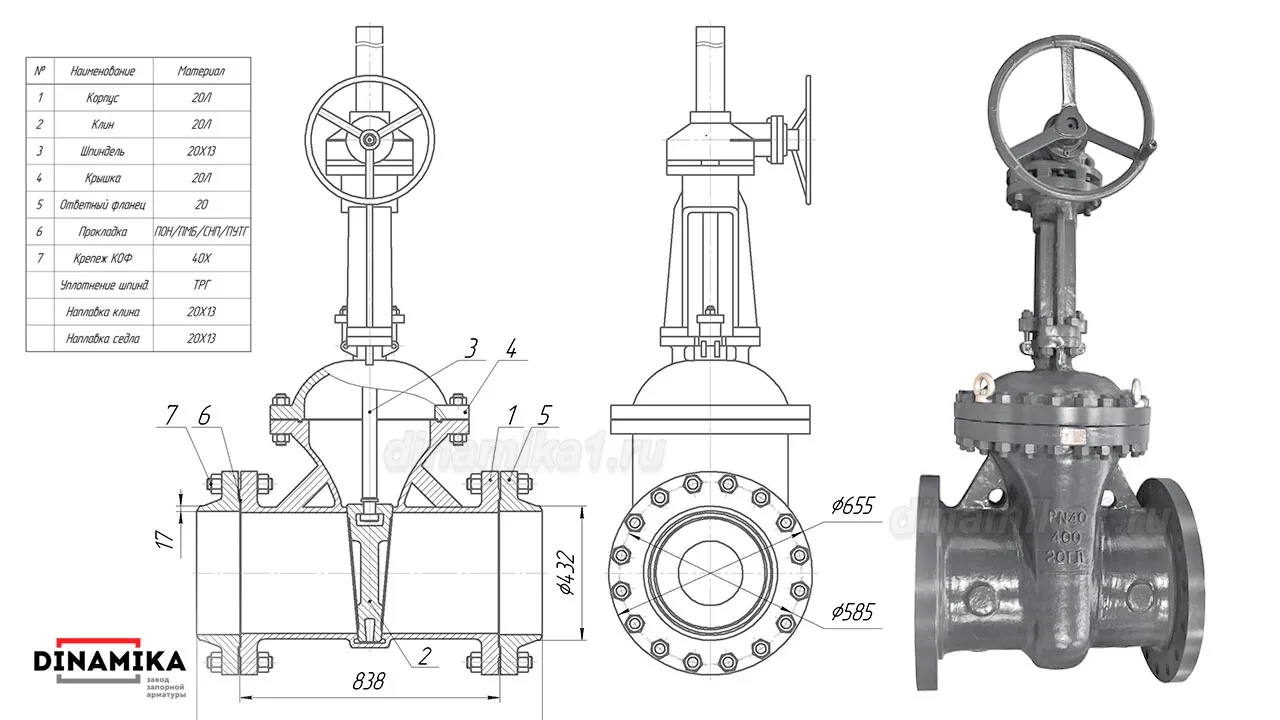

Конструкция ЗКЛ задвижки с редуктором представлена на примере 30с15нж Ду400 (эскиз и фото ниже):

Исполнения уплотнительных поверхностей фланцев ЗКЛ задвижек по ГОСТ 33259-2015, площадки под электропривод по ГОСТ 34287-2017.
